功能和优点

功能∶用于消除感性负载在失电时产生的感生电能，抑制由此产生的各种干扰，保护驱动部件或触点不受损害。抑制由于电火花带来的电磁干扰，保护设备稳定长寿命工作。

优点∶电子灭弧器具有体积小，重量轻，功耗低，操作频率高及安装使用方便等优点。使用时，只需将各级灭弧器回路与接触器各级触点相并联，并将其控制端并接在接触器线圈两端即可。采用电子灭弧器可解决由于飞弧而造成的接触器的损坏，使其电寿命大大提升。

适用范围

本产品适用于各种感性负载，如单相电机、三相电机、直流电机、继电器线圈、接触器线圈、电磁阀线圈等。

也可接于触点或驱动元件两端，以保护触点防止触点粘连或烧坏；防止驱动元件击穿或损坏。

电路原理图

产品规格表

产品应用

产品尺寸图

装有RC电路的产品和未安装RC电路产品的区别

无RC吸收单元

线圈断开（OFF）时电流发生急剧的变化，由于线圈电感，将产生很高的浪涌电压，这会对周围的电子设备产生干扰，从而引起误动作或者损坏。

有RC吸收单元

与线圈并联的CR电路（电容、电阻串联电路）使浪涌电压频率降低，从而抑制浪涌电压的急剧上升（dv/dt特性）。交流、直流电路再用。

以上波形可明显看出：

（1）当交流接触器线圈没有接入RC灭弧器测试时，在线圈断电瞬间会有非常高的浪涌电压（近3KV），给控制系统和相关部件运行带来严重隐患；

（2）当交流接触器线圈分别并接我公司设计生产的RC灭弧器时，在线圈断电瞬间产生的浪涌电压得到了有效的抑制。

产品应用安装实例

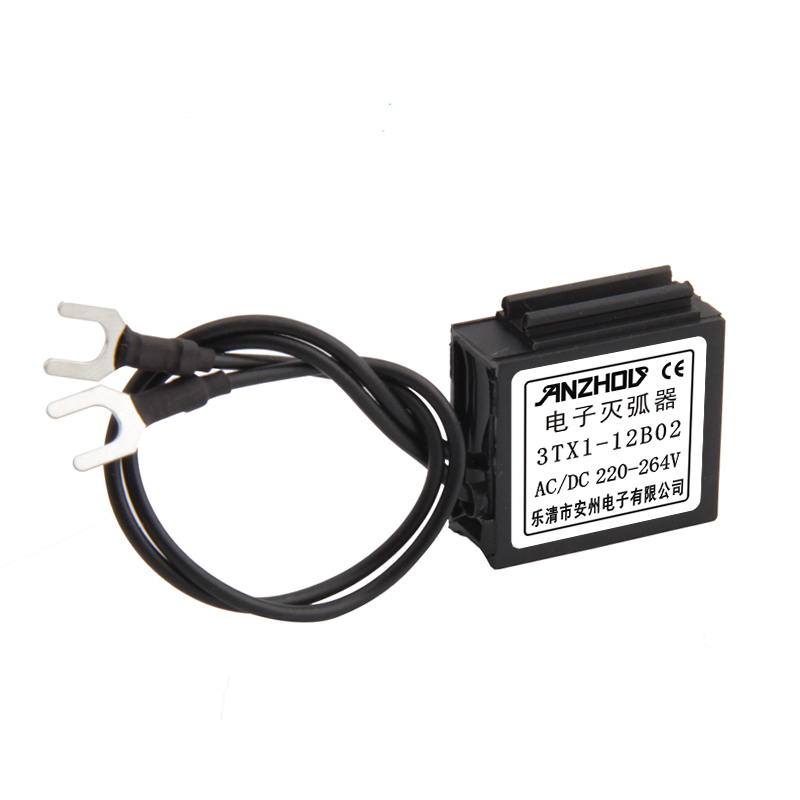

3TX1-12B01，3TX1-12B02，3TX1-12B03，3TX1-12B04，3TX1-12B05电子灭弧器3TX1-12B31 抗过载吸收器3TX1-12B11，3TX1-12B12，3TX1-12B13，3TX1-12B14，3TX1-12B15浪涌抑制器

3TX1-12B21，3TX1-12B22，3TX1-12B23，3TX1-12B24抗干扰阻容吸收器
