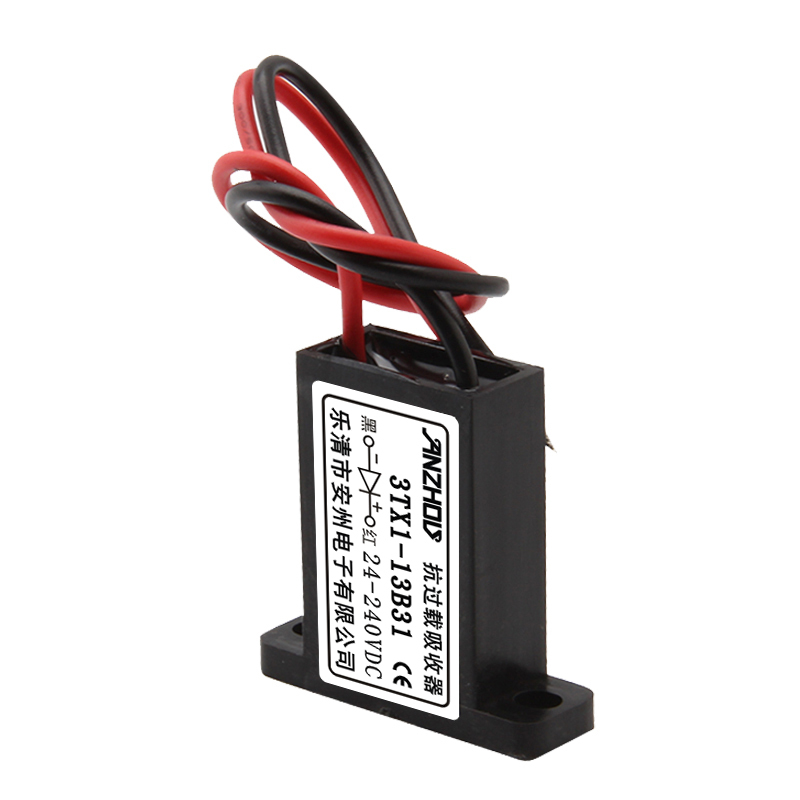

抗过载吸收器作用及工作原理
抗过载吸收器是并联在线圈的两端，线圈在通过电流时，会在其两端产生感应电动势。当电流消失时，其感应电动势会对电路中的原件产生反向电压。当反向电压高于原件的反向击穿电压时，会把原件如三极管，等造成损坏。抗过载吸收器并联在线两端，当流过线圈中的电流消失时，线圈产生的感应电动势通过抗过载吸收器和线圈构成的回路做功而消耗掉。丛而保护了电路中的其它原件的安全。在电路中反向并联在继电器或电感线圈的两端，当电感线圈断电时其两端的电动势并不立即消失，此时残余电动势通过抗过载吸收器释放，例如在继电器线圈两端反向接一个抗过载吸收器或单向可控硅两端反向接一个抗过载吸收器。

为什么要反向接个抗过载吸收器呢？
因为继电器的线圈是一个很大的电感，它能以磁场的形式储存电能，所以当他吸合的时候存储大量的磁场当控制继电器的三极管由导通变为截至时线圈断电但是线圈里有磁场这时将产生反向电动势电压可高达1000V 以上很容易击穿推动三极管或其他电路元件，这时抗过载吸收器的接入正好和反向电动势方向一致把反向电势通过抗过载吸收器以电流的形式中去掉，从而保护了其他电路元器件。

电气原理

产品尺寸
